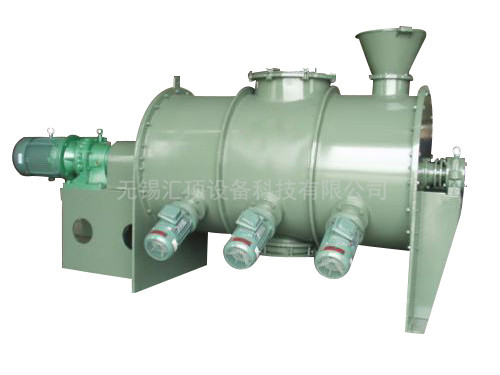

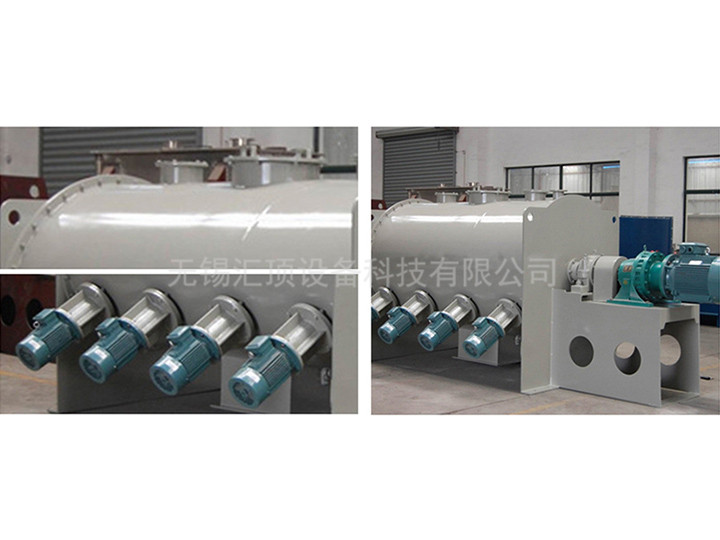

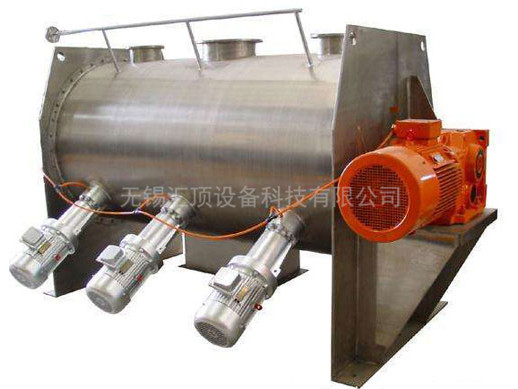

卧式犁刀混合机

发布时间:2018-06-06  点击次数:3705 次
  • 卧式犁刀混合机
  • 卧式犁刀混合机
  • 卧式犁刀混合机
  • 卧式犁刀混合机
  • 卧式犁刀混合机
  • 卧式犁刀混合机
用途
       该机应用于化工、医药、农药、塑料、橡胶、化肥、建材、砼外加剂、食品、味精、食盐、饲料、饲料添加剂、染料、冶金、矿山等行业的固——固(即粉体与粉体)混合,固——液(即粉体内添加液体)混合,以及湿造粒、干燥、浓缩等复合工艺 ,是一种适应性强、用途广的多功能混合设备。

结构特点
传动部分:由主电机和减速机传输给犁刀组轴。
卧式简体:卧式简体作乘物料,简体上部设有进料口,观察孔,简体一侧开有物料清洗门。
犁刀组轴:犁刀根据容积大小安排犁刀数据,安装在主轴上,在筒体内作圆周湍动流混合物料。
飞刀组:副电机直接连接每组上有大小不同数据耙飞刀,高速飞刀有强烈抛散剪切的搅拌作用。
出料阀:安装简体底部,供放料用。
喷液装置:喷液装置布置在筒体上部,由管件,喷头部件组成并固定在简体均匀分布喷散。
可以定制:加套加温。冷却,干燥型。

工作原理
       混合机启动后犁刀由犁刀轴带动旋转,使物料沿筒体径向作周向湍动,同时把物料沿犁刀两侧面的法线方向抛出。当被抛出和作周向湍动的物料流经飞刀组是时,被高速旋转的刀飞迅速、有力地抛散。物料在上述犁刀和飞刀的复合作用下,不断扩散、在短时间内达到均匀混合,混合精度高。
       对需要固——液混合的物料,混合液体通过喷液装置均匀喷洒在筒体内运动的物料上。

技术参数
型号规格 LDH-0.1 LDH-0.25 LDH-0.5 LDH-1 LDH-2 LDH-3 LDH-4 LDH-6 LDH-8 LDH-10 LDH-12 LDH-15
一次混合(Kg) 40-
60
100-
150
200-
300
400-
600
800-
1200
1200-
1800
1600-
2400
2400-
3600
3200-
4800
4000-6000 7200 9000
主轴电机(Kw) 3 4 5.5 7.5 11 15 18.5 22 30 37 48 56
飞刀电机(Kw) 1.1/2只 1.5/2只 1.5/2只 3/3只 3/3只 4/4只 4/4只 5.5/5只 5.5/5只 5.5/6只 7/7只 7/8只
设备重量(Kg) 500 850 1100 1500 2200 2800 3500 5100 6500 7900 8500 9200
