干燥系列
LPG系列离心喷雾干燥机
发布时间:2018-06-06 点击次数:4338 次
概述
LPG系列离心喷雾干燥机是一种适用于乳油液、悬浮液、糊状物、溶液等液体干燥的专用干燥设备。在聚合物和和树脂类(染料)、颜料类(陶瓷、玻璃类、除锈剂等)、杀虫药类(碳水化合物)、乳品类(洗涤剂)和表面活性类、肥料类(有机化合物、无机化合物)的干燥上。
工作原理
空气通过过滤器和加热器,进入干燥器顶部的空气分配器,热空气呈螺旋状均匀进入干燥器。料液由料液槽经过滤器由泵送至干燥器的离心雾化器,使料液喷成绩效的雾状液滴,料液和热空气并流接触水分迅速蒸发,在短时间内干燥为粉末状成品。成品由于干燥塔地步和旋风分离器排除,废弃由风机排出。
特点
1、干燥速度快,一般只需5-15秒,具有瞬时干燥特点;
2、物料短时间内完成干燥过程,适应于热敏性物料干燥,能保持物料色、香、味,成品纯度高、质量好;
3、生产过程简化、操作控制方便、适宜连续控制生产;含室温40%-90%的液体,一次干燥成粉,减少粉碎、筛选等工序;
4、产品分散性、流动性、溶解性良好,产品粒径、松密度、水分在一定范围内可调。

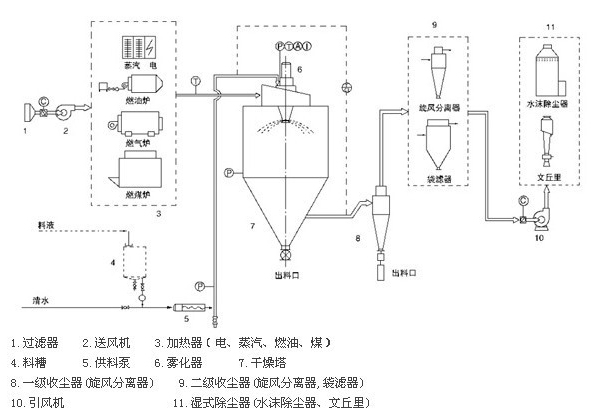

工艺流程
LPG系列离心喷雾干燥机是一种适用于乳油液、悬浮液、糊状物、溶液等液体干燥的专用干燥设备。在聚合物和和树脂类(染料)、颜料类(陶瓷、玻璃类、除锈剂等)、杀虫药类(碳水化合物)、乳品类(洗涤剂)和表面活性类、肥料类(有机化合物、无机化合物)的干燥上。
工作原理
空气通过过滤器和加热器,进入干燥器顶部的空气分配器,热空气呈螺旋状均匀进入干燥器。料液由料液槽经过滤器由泵送至干燥器的离心雾化器,使料液喷成绩效的雾状液滴,料液和热空气并流接触水分迅速蒸发,在短时间内干燥为粉末状成品。成品由于干燥塔地步和旋风分离器排除,废弃由风机排出。
特点
1、干燥速度快,一般只需5-15秒,具有瞬时干燥特点;
2、物料短时间内完成干燥过程,适应于热敏性物料干燥,能保持物料色、香、味,成品纯度高、质量好;
3、生产过程简化、操作控制方便、适宜连续控制生产;含室温40%-90%的液体,一次干燥成粉,减少粉碎、筛选等工序;
4、产品分散性、流动性、溶解性良好,产品粒径、松密度、水分在一定范围内可调。
工艺流程
主要技术参数
项目 | LPG-5 | LPG-25 | LPG-50 | LPG-100 | LPG-150 | LPG-200 | LPG-500 | LPG-800-10000 |
水分蒸发量(kg/h) | 5 | 25 | 50 | 100 | 150 | 200 | 500 | 800-10000 |
喷雾形式 | 高速离心雾化器 | |||||||
雾化器转速(rpm) | 25000 | 18000 | 16000 | 11000-13000 | ||||
雾化盘直径(mm) | 50 | 120 | 150 | 根据工艺要求确定 | ||||
塔体直径 (mm) |
0.9 | 1.75 | 2.3 | 2.7 | 3 | 3.2 | 4.7 | |
电热功率 (kw) |
9 | 31.5 | 蒸汽+18 | 蒸汽+36 | 蒸汽+54 | 根据工艺要求确定 | ||
热源 | 可选电、蒸汽+电、燃油、煤、气热风炉外形尺寸 | |||||||
外形尺寸 (L×W×H)m |
1.6×9.1×1.75 | 4×2.7×4.5 | 4.5×2.8×5.5 | 5.2×3.5×6.7 | 7×5.5×7.2 | 7.5×6×8 | 12.5×8×10 |
根据场地条件 设计布置 |
