真空上料机

发布时间:2018-06-05  点击次数:3437 次

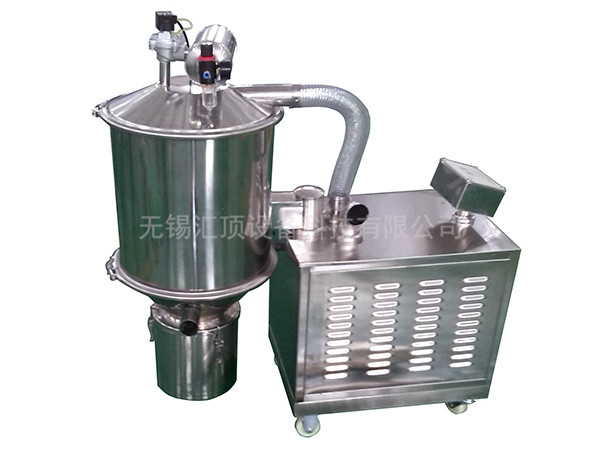

  • 真空上料机

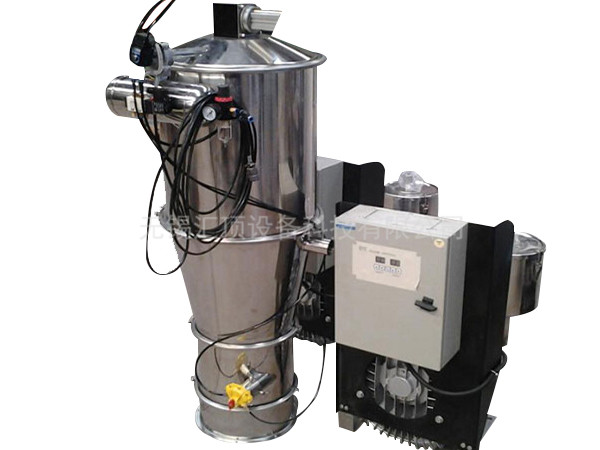

  • 真空上料机
工作原理
       真空上料机由真空泵(无油、无水)或者罗茨风机、不锈钢吸料嘴、输送软管、PE过滤器(或316L不锈钢过滤器)、压缩空气反吹装置、气动放料门装置、真空料斗和料位自动控制装置等组成,整套系统设计合理、制造精良。
       真空上料机是用旋涡气泵抽气,使吸料嘴进口处及整个系统处于一定的真空状态,粉粒料随同外界空气被吸入料嘴,形成料气流,经过吸料管到达料斗,在料斗中进行气、料分离。分离后的物料进入受料设备。送料——放料是通过气动三通阀不断地开、闭来完成的,而气动三通阀的开闭是由控制中心来控制的。
       真空上料机中装有压缩空气反吹装置,每次放料时,压缩空气脉冲反吹过滤器,把吸附于过滤器表面的粉末打落下来,以保证吸料能正常运行。

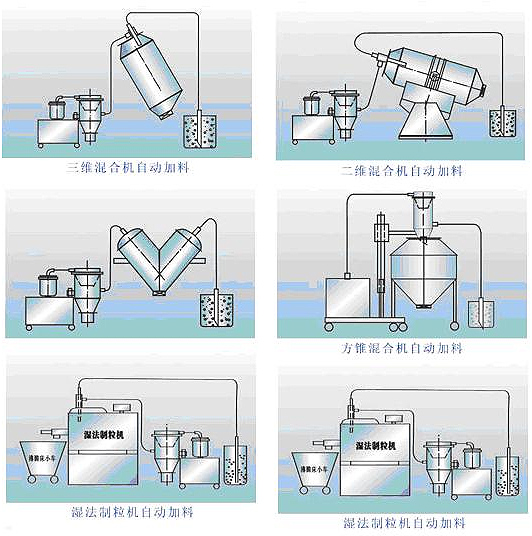

       该机是粉状料、粒状料、粉粒料混合料的真空输送设备。真空上料机能自动地将各种物料输送到包装机、注塑机、粉碎机等设备的料斗中,也能直接把混合的物料输送到混合机(如V型混合机、二维混合机、三维混合机等)中,减轻了工人劳动强度,解决了加料时粉尘外溢等问题,是制药厂、食品厂通过认证、促进清洁、文明生产的设备。

真空上料机技术参数
真空上料机配置
型号 输送量
kg/h
电机功率
(KW)
耗气量
L/MINS
供气压力
(Mpa)
料斗真径
(MM)
吸料口直径
(MM)
放料口直径
(MM)
料斗高度
(MM)
ZKJ-1 400 1.5 8 0.4-0.6 ¢213 ¢38 ¢241 840
ZKJ-2 600 2.2 8 0.4-0.6 ¢213 ¢38 ¢241 840
ZKJ-3 1200 3 8 0.4-0.6 ¢290 ¢51 ¢325 1070
ZKJ-4 2000 5.5 8 0.4-0.6 ¢420 ¢51 ¢325 1300
ZKJ-5 3000 4 10 0.4-0.6 ¢420 ¢51 ¢325 1300
ZKJ-6 4000 5.5 10 0.4-0.6 ¢420 ¢63 ¢325 1300
ZKJ-7 6000 7.5 10 0.4-0.6 ¢420 ¢63 ¢325 1350
ZKJ-10-4 4000 11 10 0.4-0.6 ¢600 ¢89 ¢420 1620
ZKJ-20-4 4000 18.5 10 0.4-0.6 ¢600 ¢89 ¢420 1740
此输送能力是在输送管长4米,输送物料为面粉时测得。输送管越长,输送能力下降。输送量与物料的比重及物料颗粒度等特性也有很大关系。

引用行业
       真空输送主要用于输送粉末和颗粒状的物料,例如原料药粉末,化工粉料,金属氧化物粉末,微分子粉末;胶囊,片剂,丸剂,小食品颗粒等。

应用案例
