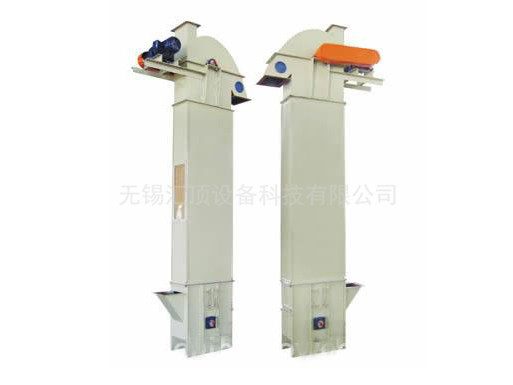

  • 斗式提升机
斗式提升机设备概述
       斗式提升机适用于低处往高处提升,物料投入提升机料斗后机器自动连续运转向上运送。根据传送量可调节传送速度,并随需选择提升高度,料斗为自行设计制造,PP无毒料斗使该型设备使用广,所有尺寸均按照实际需要设计制造,为配套立式包装机,电脑计量机设计,适用于食品、制药、饲料、塑料、化工、冶金、陶瓷、建筑等行业。

斗式提升机工作原理
       该机主要由壳体、牵引件(输送链)、料斗、驱动轮(头轮)、改向轮(尾轮)、张紧装置、导向装置、加料口(入料口)和卸料口(出料口)。料斗把物料从下面的储藏槽中舀起,随着输送带或链提升到顶部,绕过顶轮后向下翻转,将物料倾入接受槽内。带传动的斗式提升机的传动带一般采用橡胶带,装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链,上或下面有一对传动链轮,下或上面是一对改向链轮。斗式提升机一般都装有机壳,以防止斗式提升机中粉尘飞扬。

斗式提升机主要特点
1、驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置,在物料提升时几乎无回料和挖料现象,因此无效功率少。
2、提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料,密封性好,环境污染少。
3、运行可靠性好,设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。
4、提升高度高,提升机运行平稳,因此可达到较高的提升高度。
5、使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。
6、本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

斗式提升机技术参数
斗提机型号 TD-100 TD-160 TD-250 TD-315
料斗型式 Q H Q H Zd Sd Q  H Zd Sd Q H Zd Sd
输送量m3/h 4 7.6 9 16 16 27 20 36 38 59 28 50 42 67
料斗容积L 0.15 0.3 0.49 0.9 1.2 1.9 1.12 2.24 3.0 4.6 1.95 3.55 3.75 5.8
料斗运行速度m/s 1.4 1.4 1.6 1.6
滚筒转速r/min 67 67 61 61

斗提机型号 TD-400 TD-500 TD-630
料斗型式 Q H Zd Sd Q H Zd Sd Q H Zd Sd
输送量m3/h 40 76 68 110 63 116 96 154 - 142 148 238
料斗容积L 3.1 5.6 5.9 9.4 4.84 9.0 9.3 14.9 - 14 14.6 23.5
料斗运行速度m/s 1.8 1.8 2.0
滚筒转速r/min 55 55 48
